產品介紹

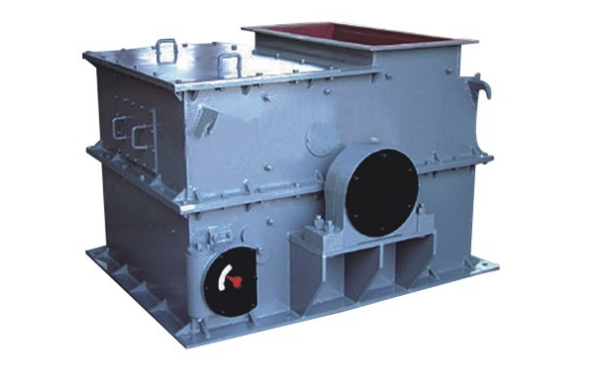

       環錘破碎機是一種新型的破碎機械。適用於破碎脆性、中硬，含水量較少的各種物料。在建材、冶金、化工、火力發電工業中，主要用於破碎煤、煤矸石、沙岩、頁岩、石灰石、石膏等礦物。環錘破碎機具有運轉平穩、可靠、使用壽命長，結構緊湊、粉塵少、噪音低、排出超硬物料能力強等特點。

工作原理

       破碎機關鍵部位為帶有環錘的轉子。轉子由環錘軸和環錘等零件組成。電機帶動轉子部在破碎腔內高速旋轉。需破碎的物料自上部給料口輸送到機內，受高速旋轉運動環錘的打擊、及物料間相互碰撞、擠壓、研磨作用而破碎。在轉子部的下方，設有蓖板，破碎了的小於蓖板孔尺寸的物料粒度級別通過蓖板板排除，大於蓖板孔尺寸的物料粒度繼續受到環錘的打擊，然後通過蓖板排除機外。

主要結構

       環錘式破碎機主要由機體，頂蓋，裝有環錘的轉子，篩板，篩板調整裝置等組成，

       電動機在工作室通過彈性聯軸器直接驅動轉子。轉子由主軸，端板，環錘等零部件組成，電動機帶動轉子做高速旋轉從而達到破碎物料的作用。機體是由上下機殼，破碎板，篩板等部件組成，破碎板和飾板安裝在托板上。襯板安裝在機殼兩側的內壁上，可以防止機殼被磨損。破碎腔由破碎板，篩板，反擊板和轉子形成。蝸杆，渦輪，指針等組成調整裝置,主要調節和實現轉子與篩板之間的間隙。

產品優點

       1.進料口大,破碎腔高，適應物料硬度高，塊度大，產品石粉少。

       2.物料懸空，破碎功耗小。3.新穎錘頭，衝擊力大。

       4.錘軸安裝可調，錘頭壽命長。

       5.柵格尺寸可調，產品粒度可控，顆粒形狀好。

       6.機箱可翻轉，檢修更方便。

       7.方柄螺栓，抗衝擊、抗磨損。

       8.結構緊湊，機器剛性強。

       9.拚體結構，搬運、安裝方便。

       10.本機集衝擊、反擊、撞擊(石打石)破碎功能於一身，生產效率高，機件磨耗小，綜合效益顯著，泛用於人工造砂。

試車

       破碎機安裝完畢後，經手動盤車，確認無卡住現象後才能試車。試車應進行2-4h的空載試車和5-6h的負載試車。

　　一、空載試車

       空載試車在不給料的情況下進行，必須達到如下要求:

       1.電氣聯鎖係統試車，按啟動程序，氣啟動和停車都符合電氣連鎖係統的設計要求;

       2.所有緊固件都應緊固，無鬆動跡象;

       3.飛輪運轉平穩;

       4.軸承溫升不超過30°℃ ;

       5.軸承潤滑正常，無漏油現象﹔

　　二、負載試車

　　負載試車應在空載試車合格後進行，除應符合空載試車要求外，還必須達到如下要求:

       1.不應出現明顯的震動和異常的響聲，如出現，必須立即停車，查明原因，消除故障，重新試車﹔

       2.給料位置正確，排料正常，產品粒度和產量均符合要求;

安裝要求

       1.破碎機主軸的水平度允差≤0.2mm/m。

       2.破碎機主軸垂直方向的水平度≤1mm/m。

       3.破碎機主軸與電動機主軸的同軸度允差0.1mm。

       4.破碎機飛輪聯軸器與電動機聯軸器的軸線偏角≤40。

維護與檢修

一、環錘式破碎機的維護與保養

       1.環錘式破碎機運轉60h之後，應對各軸承加添潤滑脂(1號鈣鈉基潤滑脂)一次。

       2.定期檢查各緊固件是否牢固可靠。

       3.定期檢查各受磨零件的磨損情況。

       4.更換環錘時，先打開活動蓋板，取出反擊板，取掉上機殼兩側的小蓋，然後用手轉動飛輪，將錘銷對準上機殼兩側的小孔，取出錘銷上海的插銷(取插銷時，注意不讓飛輪偏轉)，然後取出錘銷，進行環錘的更換。環錘的安裝(更換)應達到如下要求︰

       ①對稱排的環錘重量不超過0.1kg ;②全部排的環錘重量應沿同一方向遞增。

       5.更換篩板時，先打開活動蓋板，取出反擊板、活動板及壓緊篩板的壓板，然後取出篩板，進行更換;

       6.軸承內的潤滑油，每隔3-6個月更換一次。加油量約為軸承內部空間2/3。

二、環錘式破碎機的檢修

　　環錘式破碎機常見故障和處理方法如下:

       1.振動發生原因︰

       ①破碎機與電動機安裝不同軸

       ②轉子不平衡

       ③進料塊度多大

       ④軸承座與地腳螺母鬆動

處理方法:

       ①校正和調整，使之達到安裝的技術要求

       ②重新安裝環錘，達到安裝技術要求

       ③控製進料塊度

       ④仔細檢查，及時擰緊2.產量減少

發生原因:

       ①轉子與篩板之間的間隙過大

       ②環錘磨損

處理方法:

       ①調節間隙，滿足要求

       ②修複或更換環錘

       3.機內出現不正常的響聲發生原因∶

       ①不能破碎的物料或金屬進入破碎腔

       ②內部零件鬆動

       ③內部零件斷裂

       ④轉子與篩板碰撞

       處理方法:

       ①清理破碎腔

       ②仔細檢查，及時擰緊

       ③仔細檢查，更換斷裂件

       ④調節轉子與篩板之間的間隙
